刮泥機
產品概述

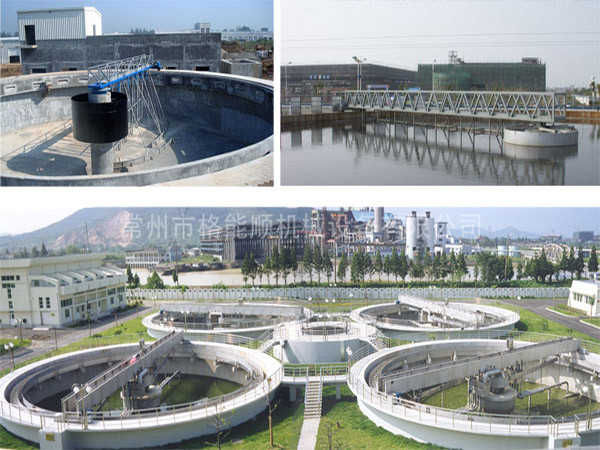

中心傳動刮吸泥機采用中心傳動，污水從進水管流入導流筒擴散后，均勻的向周邊呈輻射狀流出，呈懸浮狀的污泥經沉淀后沉積于池底，驅動裝置帶動中心豎架旋轉，并帶動刮臂及刮泥板轉動，刮泥板將污泥刮集后由吸泥管靠池內靜水壓抽吸至中心泥缸，再通過中心排泥管排出池外，水面上的浮渣通過旋轉撇渣裝置導入排渣斗內排出池外；而上清液則通過三角形出水堰板溢入出水槽內排出。我公司將會針對用戶不同工藝控制條件要求，做相應的配套調整設計，以確保泥漿沉降分離和洗滌效果，減少浪費，節約投資成本。
主要特點
1、工作橋可采用半橋式，其材質可采用碳鋼或不銹鋼制造；
2、驅動裝置采用斜齒輪減速機與蝸輪減速機組合，保證輸出扭矩與轉速，傳動效果高；
3、配置機械和電氣雙重過載保護裝置，運轉安全可靠；
4、各吸泥管自成單元，可通過吸泥管管口的開度來調節流量，從而控制污泥回流比；
5、設備操作簡便，可直接就地/遠程控制設備的運行；
6、一旦生產過程中出現操作不當或發生意外，耙式刮板負載超出許用安全值時，控制系統能及時報警，停車并將耙式刮板提升脫離泥漿層，確保攪拌傳動裝置運行安全。
型號規格表示
訂貨須知
1、訂貨時，請注明池徑、池深等主要參數及提供沉淀池土建圖；
2、請注明設備材質；
3、若需配套進水柱管、不銹鋼出水槽、出水堰板、浮渣擋板等附件，請注明相關尺寸；
4、若客戶有特殊要求，可在訂貨合同中事先注明。
技術參數
型號
參數 |
ZCGX-10 |
ZCGX-12 |
ZBGX-14 |
ZCGX-16 |
ZCGX-18 |
ZCGX-20 |
ZCGX-25 |
ZCGX-30 |
|
池徑D（m） |
10 |
12 |
14 |
16 |
18 |
20 |
25 |
30 |
基本
尺寸 |
D1（mm） |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
3500 |
3500 |
|
D2（mm） |
1000 |
1000 |
1000 |
1200 |
1200 |
1200 |
1200 |
1200 |
|
D3（mm） |
500 |
500 |
500 |
600 |
600 |
600 |
600 |
600 |
|
D4（mm） |
1200 |
1200 |
1200 |
1400 |
1400 |
1400 |
1400 |
1400 |
|
H（mm） |
3~5（用戶確定） |
|
H1（mm） |
300 |
|
H2（mm） |
915 |
|
B（mm） |
5300 |
6360 |
7360 |
8360 |
9360 |
10360 |
12860 |
15360 |
|
電機功率 |
0.75 |
0.75 |
1.1 |
1.5 |
1.5 |
1.5 |
2.2 |
2.2 |
|
外緣線速度（m/min） |
1~3 |
2~3 |
